Самонарезающий винт

Самонарезающий винт (саморез)

Самонареза́ющий винт (англ. self-tapping screw) — крепёжное изделие, винт, образующий резьбу в отверстии одного из соединяемых пластмассовых или металлических изделий^[1]. При наличии на конце винта элемента режущей части сверла (режущей кромки) называется самосверлящим самонарезающим винтом^[1], или сверлоконечным саморезом^[2]^[3].

Общие сведения

На практике саморезами (сокращение от «самонарезающий винт») могут называть различные виды крепёжных изделий, но наиболее часто их смешивают с шурупами. В простых слабонагруженных соединениях они действительно могут заменять друг друга, однако в нормативных документах эти два вида крепёжных изделий имеют чёткое разделение^[1]; кроме того, исторически обусловленное различие в сферах применения самонарезающих винтов и шурупов также отражено в их стандартизованных иноязычных названиях:

Термины и их иноязычные эквиваленты по ГОСТ 27017-86
Русское название	Определение	Иноязычный эквивалент	Перевод
Самонарезающий винт	винт, образующий специальную резьбу в отверстии одного из соединяемых пластмассовых или металлических изделий	нем. blechschraube, фр. vis à tôle	винт для листового металла
Шуруп	крепёжное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующее резьбу в отверстии соединяемого деревянного или пластмассового изделия	англ. wood screw, нем. holzschraube, фр. vis à bois	винт для дерева

В настоящее время саморезы используют для образования резьбовых соединений в различных соединяемых материалах^[4], однако сохраняется общее правило — для соединения более твёрдых материалов предпочтительнее использование винтов, для мягких — шурупов^[2]. Такое разделение по функционалу обусловлено в том числе прочностными характеристиками данного вида крепежа, так как самонарезающие винты изготавливают из высококачественной конструкционной стали и для повышения прочности дополнительно подвергают термической или термо-химической обработке, что позволяет им выдерживать повышенные эксплуатационные нагрузки^[5].

Стандартизованные саморезы производятся в массовых масштабах на специализированных заводах метизов методами холодного или горячего деформирования. Для защиты от коррозии и повышения эстетичности внешнего вида могут быть использованы различные виды покрытий винта. Например, специальное фосфатированное покрытие («чёрные саморезы») даёт хорошую адгезию с грунтовками и лако-красочными материалами, а жёлтопассивированное покрытие — само по себе достаточно декоративно и часто обеспечивает попадание в тон с древесиной^[3].

В соответствии с российскими стандартами условное обозначение самонарезающего винта содержит основные размерные характеристики и указание на материал, наличие покрытия. Например, самонарезающий винт с потайной головкой и заострённым концом для металла и пластмассы класса точности В диаметром 5 мм и длиной 30 мм из материала группы 01 с цинковым покрытием толщиной 6 мкм, хроматированным, обозначается как Винт 5×30.01.016 ГОСТ 11652-80^[6].

В торговле часто используются аббревиатуры, которые указывают на особенности конструкции и назначения данного крепежа, например^[7]:

КШГ — кровельный саморез с шестигранной головкой;
ГКЛ — саморезы с потайной головкой для гипсокартонного листа;
МЦСП / МЦП — саморез с пресс-шайбой острый или со сверлом оцинкованный (где М — металл, Ц — цинк, С — сверло, П — напрессованная шайба) и так далее.

Конструктивные особенности

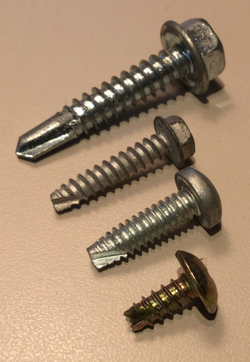

Виды самонарезающих самосверлящих винтов (сверлоконечные саморезы)

В конструкции самонарезающих винтов можно выделить головку и стержень, на котором располагается резьба. В отличие от шурупа, всегда заканчивающегося буравчиком, конец самонарезающего винта может иметь различную форму^[1]: плоскую, затупленную, но, как правило, у большинства острую коническую.

Форма головки также может быть различной, конструктивные отличия обусловлены способом передачи вращения (отвёртка, ключ), областью применения винта и особенностями соединяемых материалов. Конструкции кровельных саморезов, например, включают пресс-шайбу с эластичной прокладкой, размещённую под головкой непосредственно на стержне винта выше резьбы, что позволяет после затяжки обеспечить плотное прижатие тонкого листа к основе без нарушения его целостности^[8].

Резьба самонарезающих винтов острая, хотя существуют резьбовыдавливающие винты с особой формой профиля резьбовых выступов и торца (наконечника)^[1], образующие резьбу в соединяемом материале выдавливанием (накаткой) без появления стружки^[9].

Область применения

Саморезы обычно используются для создания неразборных соединений. В случаях, когда требуется быстро скрепить металлические детали, предпочтительнее использовать крепёж с плотной двузаходной резьбой, так как в этом случае затяжка винта происходит вдвое быстрее^[5]. Для соединения изделий из древесины и других волокнистых материалов лучше использовать винты с редкой однозаходной резьбой, которая аккуратно режет, а не «перемалывает» волокна материалов^[3].

Наиболее эффективно использование самонарезающих винтов для соединения конструкций из алюминиевых профилей, обшивки их гипсокартоном или профлистом при строительстве или ремонте; сборки кухонь или другой неразборной мебели; монтаже встраиваемых конструкций из древесных материалов, пластиковых панелей, стеклопакетов, а также крепления элементов в салоне автомобиля^[2].

Самосверлящие (сверлоконечные) винты позволяют осуществлять соединение элементов без предварительного сверления отверстий. Имея благодаря закалке твёрдость в 55HRC, они не деформируются при вкручивании в жёсткие основания, а наличие резьбы по всей длине стержня обеспечивает возможность крепить тонкие металлические пластины^[2].

Перечень нормативной литературы

ГОСТ 10618—80 Винты самонарезающие для металла и пластмассы. Общие технические условия
- ГОСТ 10619—80 Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры
- ГОСТ 10620—80 Винты самонарезающие с полупотайной головкой для металла и пластмассы. Конструкция и размеры
- ГОСТ 10621—80 Винты самонарезающие с полукруглой головкой для металла и пластмассы. Конструкция и размеры
- ГОСТ 11650—80 Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы. Конструкция и размеры
- ГОСТ 11651—80 Винты самонарезающие с полупотайной головкой и заостренным концом для металла и пластмассы. Конструкция и размеры
- ГОСТ 11652—80 Винты самонарезающие с потайной головкой и заостренным концом для металла и пластмассы. Конструкция и размеры
ГОСТ ISO 1478—2015 Резьба самонарезающих винтов
- ГОСТ Р ИСО 7049—2012 Винты самонарезающие со скругленной головкой и крестообразным шлицем
- ГОСТ Р ИСО 7050—2012 Винты самонарезающие с потайной головкой и крестообразным шлицем
- ГОСТ ISO 7051—2014 Винты самонарезающие с полупотайной головкой и крестообразным шлицем
- ГОСТ Р ИСО 1481—2013 Винты самонарезающие с плоской головкой со шлицем
- ГОСТ Р ИСО 1482—2013 Винты самонарезающие с потайной головкой со шлицем
- ГОСТ Р ИСО 1483—2013 Винты самонарезающие с полупотайной головкой со шлицем
- ГОСТ Р ИСО 14585—2012 Винты самонарезающие со скругленной головкой и звездообразным углублением под ключ
- ГОСТ Р ИСО 14586—2012 Винты самонарезающие с потайной головкой и звездообразным углублением под ключ
- ГОСТ Р ИСО 14587—2012 Винты самонарезающие с полупотайной головкой и звездообразным углублением под ключ
