Цимлянский гидроузел

Цимлянский гидроузел
Страны	Россия
Оператор	ООО «Лукойл-Экоэнерго», ФБУ «Администрация Волго-Дон»
Река	Дон
Тип плотины	земляная
Характеристики плотины
Шлюз	Цимлянской ГЭС, № 14 и № 15
Рыбопропускные сооружения	есть

Цимлянский гидроузел — комплекс гидротехнических сооружений на реке Дон и Волго-Донском канале в городах Цимлянск и Волгодонск Ростовской области.

В состав Цимлянского гидроузла входят: здание Цимлянской ГЭС, водосливная плотина, земляные плотины, а также судоходные шлюзы № 14 и № 15, относящиеся к Волго-Донскому каналу и расположенные у города Волгодонска. Собственником сооружений гидроэлектростанции является ООО «Лукойл-Экоэнерго»; судоходные шлюзы находятся введении ФБУ «Администрация Волго-Дон».

Цимлянский гидроузел выполняет задачи:

• cоздание в верхнем бьефе на протяжении от выхода в водохранилище судоходного канала у города Калача до гидроузла судоходной глубины, необходимой для транзитного судоходства по Волго-Донскому водному пути; в период до постройки ниже Цимлянского гидроузла других гидроузлов (Константиновский и Николаевский) он обеспечивал повышение судоходных глубин вплоть до города Ростова-на-Дону путем попусков воды через ГЭС;
• создание условий для самотечного орошения засушливых земель по рекам Нижнему Дону, Салу и Манычу и обеспечение водой машинного орошения других земель, прилегающих к Цимлянскому водохранилищу и трассе Волго-Донского судоходного канала;
• получение электроэнергии на ГЭС при гидроузле.

Здание Цимлянской ГЭС руслового типа (воспринимает напор воды) совмещено с рыбоподъёмником. Длина здания — 116,6 метров, ширина — 56,5 метра, высота — 48,7 метров. В машинном зале здания ГЭС размещены четыре вертикальных гидроагрегата с поворотно-лопастными турбинами: три мощностью по 52,5 МВт и один мощностью 50 МВт. Бо́льшую часть напорного фронта гидроэлектростанции образуют три земляные плотины — левобережные № 90 и № 91 и правобережная № 92. Водосливная плотина, расположенная между правобережной земляной плотиной и зданием ГЭС, предназначена для пропуска воды в сильные паводки либо при остановленных гидроагрегатах. Цимлянская ГЭС имеет и судоходный шлюз.

Благодаря двум шлюзам гидроузла: № 14 и № 15 Волго-Донского канала, расположенным в северной части города Волгодонска, суда преодолевают перепад в 23,5 метра — разницу уровня воды в Цимлянском водохранилище и реке Дон.

•

  Цимлянская ГЭС

•

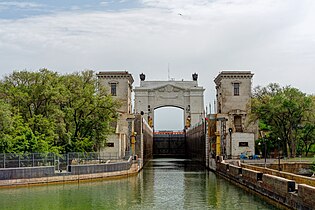

  Шлюз № 14

•

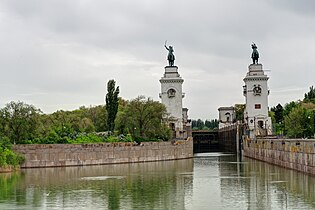

  Шлюз № 15
