Лекало
Лека́ло — инструмент для черчения, применяемый при построении и проверке криволинейных контуров[1].
Характеристика

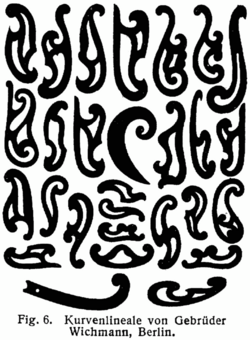

Лекала постоянной кривизны представляют собой шаблоны с набором различных кривых неизменного радиуса. Лекала переменной кривизны конструируются в виде металлических полос с механизмом регулировки изгиба. Существуют также эластичные пластиковые варианты, пригодные как для черчения, так и для переноса кривых линий, например, в процессе создания выкроек. Лекала используются в ситуациях, когда построение кривой невозможно осуществить с помощью циркуля и линейки[2].
Данный инструмент обеспечивает относительно точное воспроизведение фрагментов таких кривых, как эллипс, парабола, гипербола и различные спирали.
Методика построения технических кривых произвольной формы с использованием лекала включает несколько этапов. Первоначально определяются точки кривой с известными координатами. Затем подбирается подходящее лекало или его участок, наиболее точно соединяющий эти точки, после чего производится обводка. Применение лекала позволяет получить плавную кривую без изломов, неизбежных при соединении точек прямыми отрезками. В качестве альтернативы жёстким шаблонам используются гибкие лекала, форму которых можно изменять для максимального соответствия требуемой кривой. Гибкие лекала также находят применение в швейном деле для создания выкроек и их переноса на ткань.
Измерительное лекало, или профильный шаблон, представляет собой бесшкальный измерительный прибор, предназначенный для контроля криволинейных контуров деталей. Измерение обычно осуществляется путём оценки ширины зазора между лекалом и деталью либо с помощью щупа, вводимого в образовавшуюся щель.
В современных системах автоматизированного проектирования (САПР) для получения максимально точных радиусов кривых применяются алгоритмы интерполяции, например, по методу Лагранжа. Поскольку практически всё современное проектирование осуществляется исключительно с использованием компьютеров и специализированного программного обеспечения, способного не только создавать чертежи и трёхмерные модели, но и производить сложные расчёты в области сопротивления материалов, теплопроводности, аэро- и гидродинамики, физические лекала для черчения утратили свою актуальность. Однако они по-прежнему находят применение в художественных целях, а также при ручной работе с тканью, кожей и другими материалами.
Форма, аналогичная лекалам, наблюдается в начертании музыкальных символов — скрипичного и басового ключей.
Исторический аспект
Инструменты для создания шаблонов одежды, предположительно, впервые появились в Древнем Египте около 2600 года до н.э. Первоначально они изготавливались из тростника или папируса и применялись при пошиве простых предметов гардероба, таких как набедренные повязки и туники. По мере развития цивилизаций эти инструменты претерпевали изменения. В античной Греции и Риме их использовали для изготовления более сложных одеяний — драпированных туник и тог.
Средневековые европейские портные начали применять выкройки из пергамента или плотной бумаги. В эпоху Ренессанса техника создания шаблонов усложнилась. Художники и архитекторы стали применять научный подход к дизайну одежды, что привело к повышению точности выкроек. В XVI веке французский модельер Франсуа I де Медичи[3] внедрил криволинейные шаблоны, позволившие создавать более облегающие и изысканные наряды.
XIX век ознаменовался появлением швейной машины, что привело к широкому распространению шаблонов в массовом производстве одежды. Швейные фабрики использовали стандартизированные выкройки для обеспечения единообразия размеров и качества изделий.
В XX столетии эволюция шаблонов продолжилась. Материалы для их изготовления стали более прочными и долговечными. Внедрение компьютерных технологий позволило оцифровывать и модифицировать выкройки, что ускорило и оптимизировало процесс создания одежды.
В настоящее время шаблоны сохраняют свою значимость в швейном производстве. Они используются для создания выкроек, по которым затем вырезаются детали из ткани, впоследствии сшиваемые в готовое изделие. Шаблоны помогают портным создавать одежду различных размеров и форм, обеспечивая соответствие параметрам и корректную посадку.
Примечания
- ↑ Лекала чертёжные // Товарный словарь / И. А. Пугачёв (главный редактор). — М.: Государственное издательство торговой литературы, 1958. — Т. IV. — Стр. 1032—1033..
- ↑ Что такое лекала? — В чем разница между выкройкой и ....
- ↑ Francesco I de’ Medici.
