Storm Shadow
| Storm Shadow / SCALP | |
|---|---|

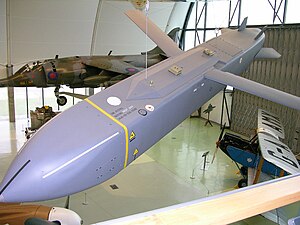

| Storm Shadow в Музее Королевских ВВС в ЛондонеStorm Shadow в Музее Королевских ВВС в Лондоне | |
| Тип | Крылатая ракета воздушного базирования большой дальности |
| Статус | на вооружении |
| Разработчик | MBDA Missile Systems |
| Годы разработки | С 1995 |
| Принятие на вооружение | 2001 |
| Производитель | MBDA Missile Systems |
| Стоимость единицы |
|
| Годы эксплуатации | 2002 — по н. в. |
| Основные эксплуатанты |
Файл:RAF-Badge.svg Королевские ВВС Файл:Logo de l'Armée de l'Air et de l'Espace.svg ВВС Франции  ВВС УкраиныФайл:Coat of arms of the Italian Air Force.svg ВВС Италии |
| ↓Все технические характеристики | |
Storm Shadow/SCALP-EG — это совместная англо-французская крылатая ракета большой дальности с низкой заметностью и воздушным базированием, разрабатываемая с 1994 года компаниями Matra и British Aerospace, в настоящее время производимая компанией MBDA. В Великобритании ракета носит название Storm Shadow, тогда как во Франции она обозначается как SCALP-EG (фр. Système de croisière conventionnel autonome à longue portée Emploi General), что переводится как «многоцелевая высокоточная крылатая ракета большой дальности с автономным наведением». Эта ракета была разработана на базе французской крылатой противоракеты Apache и отличается от неё тем, что Storm Shadow оборудована боеголовкой, а не суббоеприпасами.
В 2006 году, в ответ на запрос Министерства обороны Франции о создании более мощной крылатой ракеты, способной запускаться с надводных судов и подводных лодок и обеспечивающей повышенную точность поражения стратегических и военных целей на дальних дистанциях, компания MBDA France начала разработку Морской крылатой ракеты (Missile de Croisière Naval, или MdCN) как дополнение к SCALP. Первое успешное испытание MdCN состоялось в июле 2013 года. С 2017 года ракета используется на французских фрегатах FREMM, а также устанавливается на атомные ударные подводные лодки Barracuda, которые начали поступать на вооружение в 2022 году[1].
Характеристики
.jpg){kind=link}

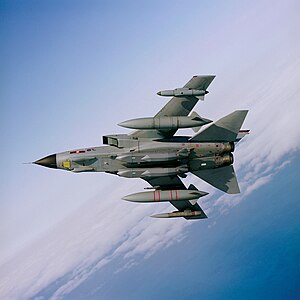

Дальность полета ракеты составляет около 560 км. Она оснащена турбореактивным двигателем и может двигаться со скоростью 0,8 Маха. Ракету можно устанавливать на снятые с вооружения самолеты, такие как RAF Tornado GR4, итальянские Tornado IDS, Saab Gripen, Dassault Mirage 2000 и Dassault Rafale. В 2015 году Storm Shadow была интегрирована в истребитель Eurofighter Typhoon в рамках Фазы 2 усовершенствования (P2E), однако установка на F-35 Lightning II не предусмотрена[2].
Боеголовка типа «BROACH» включает лидирующий заряд для разрушения грунта или проникновения в бункер, а также взрыватель с переменной задержкой для управления детонацией основного заряда. Весь ракета весит примерно 1300 килограммов, имеет максимальный диаметр корпуса 48 сантиметров и размах крыла в 3 метра. Предполагаемые цели включают командные пункты, узлы управления и связи, аэродромы, порты, электростанции, места обслуживания самолетов, хранилища боеприпасов, надводные корабли и подводные лодки в порту, мосты и другие стратегически важные объекты.
Storm Shadow является ракетой типа «выстрелил и забыл», которую программируют перед запуском. После старта управление ракетой невозможно, и информация о цели не может быть изменена. Планировщики миссии вводят данные о противовоздушной обороне и целевая информация до запуска. Ракета полуавтономно следует по низкой траектории, используя GPS и картографию местности, к цели. Приближаясь к цели, ракета увеличивает высоту и затем переходит в пикировании.
Подъем позволяет повысить вероятность идентификации и пробития цели. Во время детонации носовой конус отбрасывается, чтобы открыть доступ термографической камере высокого разрешения для наблюдения за зоной поражения. Ракета пытается обнаружить цель на основе информации о наведении (DSMAC). Если обнаружение невозможно и существует высокий риск случайных повреждений, ракета может направиться к точке падения вместо того, чтобы рисковать неточным попаданием.
Недавние улучшения включают возможность передачи информации о цели непосредственно перед ударом, а также использование одностороннего канала связи для отправки данных о боевом ущербе обратно на самолет-носитель. Эта модернизация реализуется в рамках французского контракта DGA. Также планируется внедрение функции повторного наведения на цель во время полета с использованием двустороннего канала передачи данных. Storm Shadow будет модернизирована в рамках проекта ракеты Selective Precision Effects At Range 4 (SPEAR 4).
По некоторым данным, для экспорта, например, в Объединенные Арабские Эмираты, была разработана версия с ограниченными возможностями в соответствии с требованиями Режима контроля за ракетными технологиями (РКРТ).
Предполагается, что будущее крылатое/противокорабельное оружие, находящееся на стадии разработки, заменит Storm Shadow.
История
В тендере участвовали не только Matra и British Aerospace, но также McDonnell Douglas, Texas Instruments/Short Brothers, нHughes/Smiths Industries, Daimler-Benz Aerospace/Bofors, GEC-Marconi и Rafael. Ракета Storm Shadow, представленная первыми двумя компаниями, была выбрана в июне 1996 года. Контракт на разработку и производство был подписан в феврале 1997 года, в то время как Matra и BAe завершили слияние своих ракетных бизнесов, образовав Matra BAe Dynamics. В январе 1998 года Франция сделала заказ на 500 ракет SCALP.
Первый успешный запуск полностью управляемой ракеты Storm Shadow/SCALP-EG состоялся на испытательном полигоне Бискаррос во Франции в конце декабря 2000 года с использованием самолёта Mirage 2000N. Первая британская стрельба была осуществлена в мае 2001 года с самолёта Tornado, который вылетал с аэродрома BAE Warton.
Боевое применение
Storm Shadow впервые были использованы в боевых условиях Королевскими ВВС Tornado во время вторжения в Ирак в 2003 году. Несмотря на то, что ракеты официально еще не состояли на вооружении, «ускоренный график испытаний» позволил 617-й эскадрилье Королевских ВВС применить их в этом конфликте[3].
Во время вмешательства НАТО в гражданскую войну в Ливии ракеты Storm Shadow/SCALP-EG обстраивали цели сторонников Каддафи с самолетов Rafale ВВС Франции и Tornado ВВС Италии и Королевских ВВС[4]. Среди целей были авиабаза Аль-Джуфра и военный бункер в Сирте, родном городе Муаммара Каддафи. В декабре 2011 года представители итальянского оборонного ведомства сообщили, что итальянские Tornado IDS выпустили от 20 до 30 ракет Storm Shadow в ходе кампании в Ливии. Это стало первым использованием этих ракет итальянской авиацией в реальных боевых условиях, при этом ракеты показали 97-процентную успешность.
Французская авиация выпустила 12 ракет SCALP по целям ИГ в Сирии в рамках операции Chammal 15 декабря 2015 года и 2 января 2016 года. Эти действия, как полагают, были одобрены после решения французского Министерства обороны сократить количество ракет SCALP для уменьшения расходов. 26 июня 2016 года ВВС Великобритании использовали четыре ракеты Storm Shadow против бункера ИГ в Ираке. Все четыре ракеты, выпущенные с двух Tornado, достигли целей, пробившись глубоко в бункер, что было обусловлено его массивной конструкцией.
Первый полет ракет Storm Shadow с Eurofighter Typhoon состоялся 27 ноября 2013 года на авиабазе Дечимоманну в Италии, проведенный компанией Alenia Aermacchi с применением серийного самолета 2[5].
В июле 2016 года Министерство обороны Великобритании подписало контракт на сумму 28 миллионов фунтов стерлингов для поддержки Storm Shadow на протяжении следующих пяти лет.
В октябре 2016 года было официально подтверждено, что ракеты, поставленные Великобританией, были использованы Саудовской Аравией в конфликте в Йемене.
В апреле 2018 года Великобритания объявила о применении Storm Shadow, размещенных на самолетах Panavia Tornado GR4, для удара по объекту с химическим оружием в Сирии. По информации генерал-лейтенанта морской пехоты США Кеннета Маккензи, по складу химического оружия Хим Шиншар в районе Хомса было выпущено 9 американских «Томагавков», 8 британских Storm Shadow, 3 французские MdCN и 2 французские SCALP. По спутниковым снимкам, объект был разрушен в результате этого удара. Начальник главного оперативного управления генштаба России Сергей Рудской на брифинге 14 апреля 2018 года утверждал, что все восемь ракет, выпущенных с Tornado, были сбиты сирийскими ПВО, однако США, Великобритания и Франция опровергли это заявление. Пентагон подтвердил, что ни одна ракета не была перехвачена и что атаки были «точными и сокрушительными». В ответ Министерство обороны России на пресс-конференции в Москве предъявило обломки сбитой ракеты Storm Shadow.
11 марта 2021 года два истребителя Королевских ВВС Typhoon FGR4, действующие с авиабазы RAF Akrotiri на Кипре, атаковали пещерный комплекс к юго-западу от Эрбиля на севере Ирака, где, по сообщениям, находилось значительное количество боевиков ИГ. Это стало первым боевым применением Storm Shadow с самолета Typhoon[6].
Существует предположение, что Storm Shadow, установленные на Mirage Эмиратов или Rafale Египта, могли быть использованы в авиаударе по авиабазе Аль-Ватия в июле 2020 года во время второй гражданской войны в Ливии[7]. В результате удара по базе, на которой находились турецкие военнослужащие, поддерживающие международно признанное Правительство национального согласия, несколько турецких солдат получили ранения, а системы зенитно-ракетных комплексов MIM-23 Hawk и радиоэлектронной борьбы KORAL были уничтожены[8].
Модификации
SCALP-EG и Storm Shadow одинаковы, за исключением способа их интеграции в самолёт[9].
Black Shaheen
Созданная во Франции для экспорта в Объединённые Арабские Эмираты и использования с Mirage 2000, модификации были внесены для сокращения дальности, как сообщается, до 290 км, чтобы соответствовать требованиям режима контроля ракетных технологий[9].
MdCN — Морская крылатая ракета
| Missile de Croisière Naval | |
|---|---|
| Тип |
Крылатая ракета большой дальности корабельного и подводного базирования Ударная ракета |
| Страна |
 Франция |
| История службы | |
| Годы эксплуатации |
С 2017 года (фрегаты) С 2022 года (подводные лодки) |
| История производства | |
| Производитель | MBDA Missile Systems |
| Стоимость экземпляра | 2,48 млн € (3,19 млн долларов) |
| Характеристики | |
| Масса, кг | 1400 кг |
| Тип и модель двигателя | TR50 микротурбинный турбореактивный двигатель |
| Скорость, км/ч | 800 км/ч |
| Длина, мм | 6,5 м |
| Прицельная дальность, м | Пуск с корабля 1400 км |
| Диаметр, мм | 500 мм |
| Взрывчатое вещество | 300 кг многоцелевое |
В 2006 году компания MBDA Missile Systems начала разработку морской крылатой ракеты вертикального пуска с увеличенной дальностью, предназначенной для установки на новую серию французских боевых кораблей в 2010-х годах, чтобы дополнить SCALP/Storm Shadow. Эта ракета, названная Missile de Croisière Naval (MdCN)[10], была введена в эксплуатацию на шести противолодочных/ударных модификациях французских многоцелевых фрегатов FREMM в 2017 году и на подводных лодках класса Barracuda в июне 2022 года, используя пусковую установку A70 версии Sylver на первых и 533-мм торпедные аппараты на вторых. В отличие от SCALP, MdCN запускается не с самолёта и использует ускоритель на этапе старта, чтобы оторваться от корабля и набрать начальную скорость.
Для подводных лодок ракета помещается в гидродинамический жесткий контейнер, который выбрасывается, когда ракета достигает поверхности. Ожидается, что MdCN будет выполнять аналогичную роль, что и американская BGM-109 Tomahawk, но её дальность (более 1000 км) вдвое превышает дальность SCALP/Storm Shadow. Меньшие подводные лодки класса «Скорпен» также могут нести MdCN. Кроме увеличенной дальности, MdCN обладает автономными навигационными возможностями и терминальным наведением с использованием инфракрасного распознавания[11].
Франция изначально заказала 50 MdCN для своих фрегатов FREMM в 2006 году, с поставкой, запланированной на 2012 год. В 2009 году был заказан ещё 100 ракет для надводных кораблей, а также 50 ракет для будущих подводных лодок класса «Барракуда». Проект стоимостью 1,2 млрд € (2011) предусматривал поставку 200 ракет по цене 2,48 млн € за единицу, или 6 млн € с учётом затрат на разработку[11].
Первые полные квалификационные пуски MdCN состоялись в июле 2013 года на полигоне Бискаросса[11]. В ходе третьих опытно-конструкторских пусков MdCN успешно выполнила все испытания, включая проверку автономной навигации и наведения на цель с помощью инфракрасного распознавания, что обеспечивает оружию высокую точность[11].
MdCN была использована в первом оперативном ударе во время бомбардировок Дамаска и Хомса в апреле 2018 года против предполагаемого сирийского объекта по производству химического оружия, в координации с США и Великобританией, но без одобрения ООН[12]. В дополнение к десяти крылатым ракетам SCALP, выпущенным с 5 самолётов Dassault Rafale, фрегаты FREMM Aquitaine, Provence и Languedoc запустили три ракеты MdCN.
Несмотря на то, что все намеченные цели были достигнуты, некоторые ракеты столкнулись с серьезными техническими проблемами. В отчете ВМС сообщается, что девять ракет SCALP были успешно запущены, но последняя ракета не прошла внутреннюю самопроверку и не смогла взлететь с рельсов, поэтому была оставлена в море. В то же время два фрегата столкнулись с компьютерными проблемами и не смогли запустить свои MdCN; только третий фрегат смог это сделать.
Проблемы с фрегатами указывают на возможные трудности интеграции MdCN с военными кораблями, вероятно, из-за нового характера FREMM, а не из-за самой ракеты. Некоторые FREMM, развернутые в ходе операции, не были полностью готовы к боевым действиям, так как были выведены из учений всего за несколько дней до этого. В том же отчете было указано, что проблемы с MdCN и военными кораблями уже решены.
20 октября 2020 года стало известно, что первая из новых подводных лодок класса «Барракуда», FS Suffren, провела первую стрельбу из MdCN[13]. Ожидание стрельбы с новой подводной лодки было высоким из-за технических проблем, возникших во время оперативного удара 2018 года, что привело к более тщательной проверке. Испытание прошло успешно, и FS Suffren вступила в оперативную эксплуатацию 3 июня 2022 года.
Тактико-технические характеристики
Масса: 1300 кг
Длина: 5,1 м
Диаметр: 0,48 м[14]
Размах крыла: 3 м
Боеголовка: 450 кг, типа BROACH (Bomb Royal Ordnance Augmented Charge)

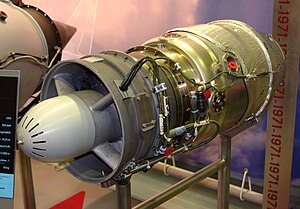

Двигатель: Турбореактивный двигатель Turbomeca Microturbo TRI 60-30 с тягой 5,4 кН
Дальность: более 560 км на малой высоте[15]
Высота полёта: 30-40 м
Скорость: 1000 км/ч (0,8-0,95 Мах в зависимости от высоты)
Система наведения:
- На маршевом участке: Автономная инерциальная система, комбинированная с GPS (в будущем — с GNSS) и экстремально-корреляционная система коррекции по земной поверхности TERPROM (Terrain Profile Matching)
- На конечном участке: Тепловизионная головка самонаведения[16]
Носители: Фрегаты типа FREMM, итальянский Tornado IDS, Eurofighter Typhoon, Dassault Mirage 2000, Dassault Rafale, F-35 и Nimrod MRA4.
