Маховик

Маховик

Махови́к — массивное вращающееся колесо, используемое в качестве накопителя кинетической энергии или для создания инерционного момента. Принцип работы основан на сохранении момента импульса вращающегося тела. Эффективность зависит от его момента инерции и угловой скорости вращения. Исторически использование маховиков началось в древности с гончарных кругов и ветряных мельниц, а в современную эпоху они стали неотъемлемой частью многих механизмов и устройств.

Использование

Маховики находят широкое применение в различных отраслях техники и повседневной жизни. В автомобилестроении маховик является неотъемлемой частью двигателя внутреннего сгорания. Он устанавливается на коленчатый вал и выполняет несколько функций: сглаживает неравномерность вращения вала, облегчает запуск двигателя, а также служит частью системы сцепления. У звездообразных авиационных двигателей роль маховика фактически выполняет воздушный винт. В промышленности используются в прессах, молотах и других машинах с циклическим режимом работы. Они накапливают энергию во время холостого хода и отдают её в момент совершения полезной работы. Это позволяет устанавливать двигатели меньшей мощности и снижает нагрузку на электрическую сеть.

В энергетике маховики применяются в качестве инерционных накопителей энергии. Например, в ветроэнергетике маховики помогают сглаживать неравномерность выработки электроэнергии, обусловленную изменчивостью силы ветра. В 1920 —1930-х годах XX века советский изобретатель Анатолий Георгиевич Уфимцев впервые в мире применил инерционный аккумулятор на ветроэлектростанции в Курске. Транспортная сфера также активно использует маховики. В гибридных автомобилях они служат для накопления энергии торможения и её последующего использования при разгоне. Существовали экспериментальные виды транспорта, полностью основанные на маховиках, такие как гиробус — автобус с маховичным накопителем энергии, и гировоз — взрывобезопасный шахтный локомотив.

В космической технике механизмы применяются для ориентации и стабилизации космических аппаратов. Изменяя скорость вращения маховиков, можно точно контролировать положение спутника в пространстве без использования реактивных двигателей. Маховики также нашли применение в бытовой технике. В стиральных машинах помогают сглаживать неравномерность вращения барабана, особенно при отжиме. В проигрывателях виниловых пластинок маховик обеспечивает равномерность вращения диска, что критично для качества воспроизведения звука. В морском деле используются в качестве гироскопических стабилизаторов качки корабля. Быстро вращающийся маховик, установленный на специальных подвесах, противодействует качке, повышая комфорт пассажиров и улучшая условия работы экипажа.

Физика

Физический принцип работы основан на способности вращающегося тела накапливать кинетическую энергию. Количество энергии, запасённой в маховике, определяется формулой:

E = ½Iω²,

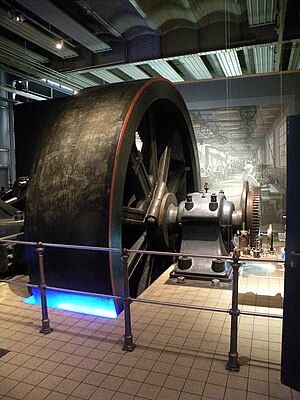

Маховик фабричной стационарной паровой машины

где E — кинетическая энергия, I — момент инерции маховика, ω — угловая скорость вращения.

Момент инерции зависит от распределения массы относительно оси вращения. Для полого цилиндра момент инерции вычисляется по формуле:

I = ½m(r² + r₀²),

где m — масса маховика, r — внешний радиус, r₀ — внутренний радиус.

Угловая скорость связана с частотой вращения f соотношением:

ω = 2πf.

Эффективность маховика как накопителя энергии определяется его удельной энергоёмкостью — количеством энергии, запасаемой единицей массы. Предельная энергоёмкость ограничивается прочностью материала на разрыв. Для дискового механизма максимальная запасаемая энергия составляет:

E_max = ¼VS_max,

где V — объём маховика, S_max — предел прочности материала на разрыв.

Гироскопический эффект, наблюдаемый у вращающегося маховика, обусловлен сохранением момента импульса. При воздействии внешней силы, не совпадающей с осью вращения, возникает прецессия — движение оси вращения по конической поверхности. Это свойство используется в гироскопах для определения ориентации в пространстве.

История

Маховик со старой фабрики

Использование маховика уходит корнями в глубокую древность. Археологические находки свидетельствуют о применении массивных дисков в гончарных кругах Междуречья ещё в III тысячелетии до н. э. В городе Ур обнаружен гончарный станок с диском из обожжённой глины диаметром около метра и весом не менее центнера. В средние века немецкий монах Теофил упоминает в трактате «О различных искусствах» несколько машин с использованием маховика. Эпоха промышленной революции ознаменовалась широким внедрением маховиков в технику. Джеймс Уатт применил механизм в паровой машине для выравнивания движения и преодоления мёртвых положений поршня. Его современник Джеймс Пикард использовал маховик в сочетании с кривошипно-шатунным механизмом для преобразования возвратно-поступательного движения во вращательное.

В XX веке устройства нашли применение в новых областях. В 1920 —1930-х годах советский изобретатель Анатолий Уфимцев впервые в мире применил инерционный аккумулятор на ветроэлектростанции в Курске. Это стало важным шагом в развитии альтернативной энергетики.

Яркий пример использования маховика — гиробус, экспериментальный вид городского транспорта. Первый гиробус был создан в Швейцарии в 1950 году компанией «Эрликон». Автобус приводился в движение электромотором, питаемым от маховика массой 1,5 тонны. Механизм разгонялся до 3000 оборотов в минуту на конечных остановках, где подключался к электросети. Запаса энергии хватало на 6 км пути. Гиробусы эксплуатировались в нескольких городах Швейцарии и Бельгии, но не получили широкого распространения из-за технических ограничений.

Супермаховик

В мае 1964 года советский учёный Нурбей Владимирович Гулия подал заявку на изобретение супермаховика — энергоёмкого и разрывобезопасного маховика. В отличие от классического монолитного механизма, супермаховик изготавливается путём намотки тонкой ленты, проволоки или синтетических волокон. Такая конструкция обладает значительно большей удельной прочностью, что позволяет достичь энергоёмкости до 1,8 МДж/кг. Важное преимущество супермаховика — безопасность при разрыве. При превышении предельной скорости вращения не образуется крупных осколков: концы разорванной ленты или волокон тормозятся о кожух, и маховик постепенно останавливается. Эта технология открыла новые перспективы для применения маховиков в качестве накопителей энергии.
